煤气排水器的使用和维护
发布时间: 2019-11-30
                煤气排水器的使用和维护
  1、煤气排水器的工作原理
  煤气管道输送的是水蒸气饱和的煤气,还有气流携带的机械水,以及酚、氰、萘、油雾等杂质和固体尘粒,在输送过程中灰产生大量冷凝液,这会加速煤气管壁的电化学腐蚀;冷凝液较多时会造成煤气压力波动,冷凝液积聚会使管道断面减小,增加压降,在低洼段形成水封使输气停止,严重的甚至造成管道荷载过大或管道振晃而倒塌,排水器可以排出管网的冷凝液,排水器正常的运行是煤气的安全输送和使用的重要保障。韶钢煤气管网现有约80余公里,各类排水器300余个,煤气排水器属于重大的危险源,正确使用和维护排水器,是煤气管网正常运行的关键。
  2、煤气排水器的分类及应用场所
  使用煤气管道排水器按照排水方式不同可分为自动排水器和手动排水器。自动排水器主要应用在低压煤气管网中,如焦炉煤气、转炉煤气及混合煤气管网,手动排水器主要应用在高压煤气管网,如切割煤气管网。
  2.1自动排水器
  自动排水器按照水封方式不同又可分为单式和复式两种,现韶钢使用多为双室式,其结构如图所示。其工作原理,当煤气压力P(P为表压)突破第一室水封后,在第一室水面上空间聚集形成P1压力,如P1压力不足以突破第二室水封高度,则形成以下压力平衡:
  第一室 P=H+P1 ① 第二室 P1=H-h②
    将②带入①则有P=2H-h
    2 H-h即是我们所谓的有效水封高度。

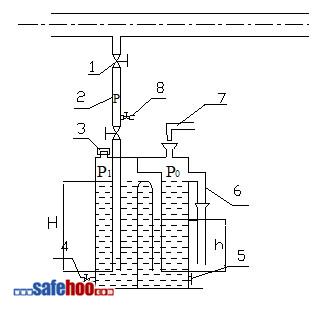

  图一 双室排水器结构简图
  1.闸阀 2.下降管 3.高压室堵头 4.排污阀;5.手孔 6.溢流管 7.给水管;8.试验头
  煤气排水器发生煤气泄漏主要有有以下几种原因:
  煤气压力过高超过排水器有效水封高度。
  给水管出现故障,给水不正常,有效水封高度不能保证。
  煤气排水器筒体中间隔板腐蚀穿孔,排水器高压室和低压室联通。
